پروڈکٹ ہائی لائٹ

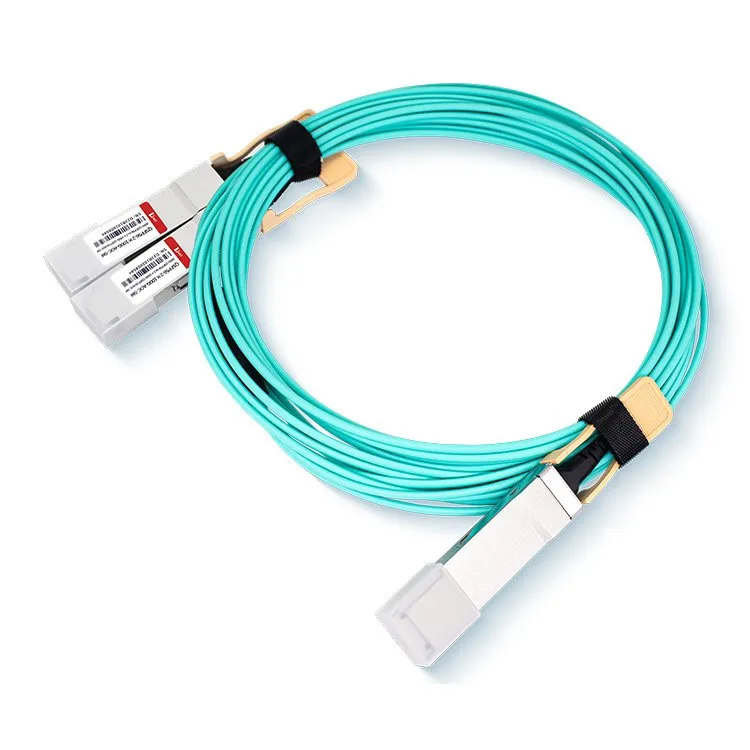

● QSFP56 200G سے دو QSFP28 100G تک بریک آؤٹ کے ساتھ فعال آپٹیکل کیبل
● فی چینل PAM4 ماڈیولیشن 53.125Gbps ڈیٹا ریٹ تک
● مربوط 850nm VCSEL سرنی اور PD سرنی
● DDM فنکشن لاگو کیا گیا۔
● گرم پلگ ایبل
● کم بجلی کی کھپت،<4W on 200G end, <3W on 100G end
● کمرشل آپریٹنگ کیس درجہ حرارت کی حد: 0 ڈگری سے 70 ڈگری
● ROHS2 کے مطابق۔{1}}
ایپلی کیشنز
● ڈیٹا سینٹرز اور کلاؤڈ نیٹ ورکس
● 200G InfiniBand HDR سسٹمز
ڈاؤن لوڈ، اتارنا ٹیگ: QSFP56 200G سے 2X100G بریک آؤٹ AOC کیبل، چین QSFP56 200G سے 2X100G بریک آؤٹ AOC کیبل مینوفیکچررز، سپلائرز، فیکٹری
مطلق زیادہ سے زیادہ درجہ بندی
|
پروڈکٹ |
ماڈیولہ tion |
پروٹوکول |
برائے نام شرح |
وضاحتیں |
|||||
|
مجموعی (Gbps) |
برقی گلیاں (Gbaud) |
پی پی ایم |
تیز رفتار برقی |
پری ایف ای سی زیادہ سے زیادہ بی ای آر |
لنک |
||||
|
200G اختتام |
PAM4 |
IEEE802.3cd |
212.5 |
26.5625 |
±100 |
200GAUI-4 |
1E-6 کے لیے انفینی بینڈ ایچ ڈی آر 2.4E-4 کے لیے 200GBAS E-SR4 |
0.5 ~ 100m |
|
|
فی 100 جی اختتام |
PAM4 |
IEEE802.3cd |
106.25 |
26.5625 |
±100 |
200GAUI-4 |
|||
|
پیرامیٹر |
علامت |
یونٹ |
کم از کم |
زیادہ سے زیادہ |
|
|
کیس آپریٹنگ درجہ حرارت |
اوپر |
ڈگری |
0 |
70 |
|
|
اسٹوریج کے درجہ حرارت کی حد |
ٹی ایس |
ڈگری |
-40 |
85 |
|
|
رشتہ دار نمی |
آر ایچ |
% |
0 |
85 |
|
|
پاور سپلائی وولٹیج |
وی سی سی |
V |
-0.5 |
3.6 |
|
تجویز کردہ آپریٹنگ حالات
|
پیرامیٹر |
علامت |
یونٹ |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
|
|
آپریٹنگ کیس کا درجہ حرارت رینج |
ٹی سی اے |
oC |
0 |
/ |
70 |
|
|
پاور سپلائی وولٹیج |
وی سی سی |
V |
3.135 |
3.3 |
3.465 |
|
الیکٹرک پورٹس کی تعریف
|
پیرامیٹر |
علامت |
یونٹ |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
نوٹس |
|
سپلائی وولٹیج |
وی سی سی |
V |
3.135 |
3.3 |
3.465 |
|
|
بجلی کی کھپت |
پی سی |
W |
4 |
200G اختتام |
||
|
3 |
100G اختتام |
|||||
|
ٹرانسمیٹر |
||||||
|
ان پٹ ڈفرینشل امپیڈینس |
RIN |
Ω |
80 |
100 |
120 |
|
|
سنگل ختم شدہ ڈیٹا ان پٹ سوئنگ |
VIN |
mVp-p |
90 |
500 |
||
|
غیر فعال وولٹیج کو منتقل کریں۔ |
وی ڈی آئی ایس |
V |
2 |
VCCHOST |
||
|
ٹرانسمٹ وولٹیج کو فعال کریں۔ |
VEN |
V |
وی ای ای |
VEE+0.8 |
||
|
ٹرانسمٹ فالٹ اسسٹ وولٹیج |
وی ایف اے |
V |
2 |
VCCHOST |
||
|
ٹرانسمٹ فالٹ ڈی اسسرٹ وولٹیج |
وی ایف ڈی اے |
V |
وی ای ای |
VEE+0.8 |
||
|
وصول کنندہ |
||||||
|
سنگل ختم شدہ ڈیٹا آؤٹ پٹ سوئنگ |
وی او ڈی |
mVp-p |
200 |
500 |
||
|
LOS فالٹ |
VLOSFT |
V |
2 |
VCCHOST |
||
|
LOS نارمل |
VLOSNR |
V |
وی ای ای |
VEE+0.8 |
||
|
تفریق ختم ہونے کی مماثلت |
% |
10 |
||||
|
آئی آئی سی مواصلات |
||||||
|
IIC گھڑی کی فریکوئنسی |
- |
KHZ |
/ |
100 |
400 |
|
|
گھڑی کھینچنا |
- |
ہم |
/ |
/ |
500 |
|
ماڈیول میموری کا نقشہ
CMIS کے ساتھ ہم آہنگ rev 4۔{1}}/ SFF8636
آرڈرنگ کی معلومات
|
پارٹ نمبر |
تفصیل |
|
Q56-2Q28-200G-1M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 1M |
|
Q56-2Q28-200G-3M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 3M |
|
Q56-2Q28-200G-5M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 5M |
|
Q56-2Q28-200G-7M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 7M |
|
Q56-2Q28-200G-10M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 10M |
|
Q56-2Q28-200G-15M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 15M |
|
Q56-2Q28-200G-20M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 20M |
|
Q56-2Q28-200G-30M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 30M |
|
Q56-2Q28-200G-40M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 40M |
|
Q56-2Q28-200G-50M |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC 50M |
|
Q56-2Q28-200G-xxM |
200G QSFP56 SR4 سے 2xQSFP28 SR2 AOC xxM |
اکثر پوچھے گئے سوالات
1. فعال آپٹیکل کیبل کیا ہے؟
A: ایک ایکٹو آپٹیکل کیبل (AOC) ایک تیز رفتار ڈیٹا ٹرانسمیشن کیبل ہے جو آپٹیکل فائبر ٹیکنالوجی کو برقی اجزاء کے ساتھ مربوط کرتی ہے تاکہ ڈیٹا سگنلز کی منتقلی کو بڑھایا جا سکے۔ ڈیٹا سینٹرز، ہائی پرفارمنس کمپیوٹنگ، اور نیٹ ورکنگ سسٹم جیسی ایپلی کیشنز میں اسے کثرت سے استعمال کیا جاتا ہے۔
2. فعال اور غیر فعال کیبلز میں کیا فرق ہے؟
A: خلاصہ یہ کہ جب کہ فعال اور غیر فعال دونوں کیبلز سگنلز کی ترسیل کا مقصد پورا کرتی ہیں، فعال کیبلز سگنل کو فعال طور پر منظم کرنے اور بڑھانے کے لیے بلٹ ان الیکٹرانک اجزاء کو شامل کرتی ہیں، جب کہ غیر فعال کیبلز سگنل کی ترسیل کے لیے مکمل طور پر کنڈکٹیو مواد کی موروثی خصوصیات پر انحصار کرتی ہیں۔ .
3. فعال آپٹیکل کیبل کی زیادہ سے زیادہ لمبائی کتنی ہے؟
A: ایک فعال آپٹیکل کیبل کی زیادہ سے زیادہ لمبائی کیبل کے معیار، ڈیٹا کی شرح، اور استعمال کی جانے والی مخصوص ٹیکنالوجی جیسے عوامل کی بنیاد پر مختلف ہو سکتی ہے۔ تاہم، فعال آپٹیکل کیبلز غیر فعال کیبلز کے مقابلے میں نمایاں طور پر طویل ٹرانسمیشن فاصلے تک پہنچنے کی صلاحیت رکھتی ہیں۔ بعض صورتوں میں، فعال آپٹیکل کیبلز ٹیکنالوجی اور ایپلی کیشن کے لحاظ سے کئی سو میٹر یا اس سے بھی کلومیٹر تک کی ترسیل کی دوری حاصل کر سکتی ہیں۔ یہ نوٹ کرنا ضروری ہے کہ مخصوص زیادہ سے زیادہ لمبائی فعال آپٹیکل کیبل کے مینوفیکچرر کی طرف سے فراہم کردہ مصنوعات کی وضاحتوں پر منحصر ہوگی۔
