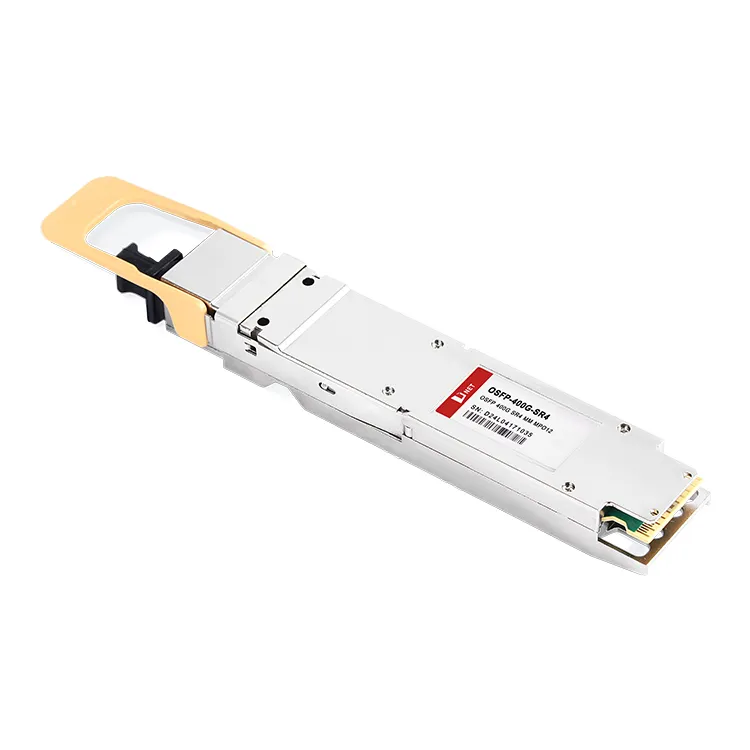

مصنوعات کی خصوصیات
OSFP سیریل آپٹیکل انٹرفیس
●4x100G PAM4 ریٹائمڈ 400GAUI-4 الیکٹریکل انٹرفیس
● ایکٹو آپٹیکل کیبل
●4 چینل VCSEL اری اور 4 چینلز PIN فوٹو ڈیٹیکٹر اریے۔
● OM3 پر لنک کی زیادہ سے زیادہ لمبائی 60m یا OM4 پر 100m
OSFP MSA کے مطابق
ہاٹ پلگ ایبل OSFP فارم فیکٹر
● OSFP ماڈیول کی تفصیلات Rev 5 کے مطابق۔{1}}
●CMIS 5.2 کے مطابق
حمایت پروٹوکول
● IEEE 802.3db کے مطابق
● IEEE 802.3ck کے مطابق
کم طاقت کا استعمال
● 0 سے 70 ڈگری درجہ حرارت کی حد میں 8W سے کم
درخواستیں
● 400GBASE-SR4 400G ایتھرنیٹ
● ڈیٹا سینٹر
ڈاؤن لوڈ، اتارنا ٹیگ: 400g osfp sr4 mm mpo12 آپٹیکل ٹرانسیور، چین 400g osfp sr4 mm mpo12 آپٹیکل ٹرانسیور مینوفیکچررز، سپلائرز، فیکٹری
مطلق زیادہ سے زیادہ درجہ بندی
|
پیرامیٹر |
علامت |
کم از کم |
زیادہ سے زیادہ |
یونٹ |
|
ذخیرہ اندوزی کا درجہ حرارت |
ٹی ایس |
-40 |
85 |
.C |
|
کیس آپریٹنگ ٹیمپrture |
اوپر |
0 |
70 |
.C |
|
رشتہ دار نمی (غیر گاڑھا ہونا) |
آر ایچ |
15 |
85 |
% |
|
بجلی کی سپلائی |
وی سی سی |
-0.5 |
3.6 |
V |
|
وصول کنندہ کے نقصان کی حد، فی لین |
پی آر ڈی ایم جی |
5 |
ڈی بی ایم |
تجویز کردہ آپریٹنگ حالات
|
پیرامیٹر |
علامت |
کم از کم |
زیادہ سے زیادہ |
یونٹ |
|
آپریٹنگ کیس کا درجہ حرارتدور کی صورت حال |
اوپر |
0 |
70 |
.C |
|
رشتہ دار نمی (غیر گاڑھا ہونا) |
آر ایچ |
15 |
85 |
% |
|
پاور سپلائی وولٹیج |
وی سی سی |
3.135 |
3.465 |
V |
|
کل طاقت کا استعمال |
پی سی |
- |
8 |
W |
|
سپلائی کرنٹ فی اختتام |
2.55 |
A |
||
|
بٹ شرح |
بی آر |
425 |
جی بی پی ایس |
|
|
فائبر کی لمبائی آن OM3 ایم ایم ایف |
60 |
m |
||
|
فائبر کی لمبائی آن OM4 ایم ایم ایف |
100 |
m |
||
|
I2C گھڑی تعدد |
0 |
400 |
kHz |
نوٹس:
1. 3.465V آپریٹنگ سپلائی وولٹیج، اور 70 ڈگری کیس کا درجہ حرارت کے تحت
ٹرانسمیٹر آپٹیکل انٹرفیس
|
پیرامیٹر |
علامت |
کم از کم |
عام |
زیادہ سے زیادہ |
یونٹ |
|
|
ڈیٹا کی شرح فی لین |
ڈاکٹر |
53.125 |
جی بی ڈی |
|||
|
ماڈیولیشن فارمیٹ |
پی اے ایم 4 |
|||||
|
مرکز طول موج 1 |
λ |
840 |
860 |
868 |
این ایم |
|
|
RMS سپیکٹرل چوڑائی |
σ |
0.6 |
این ایم |
|||
|
اوسط لانچ پاور، ہر لین |
پاوگ |
-4.6 |
4 |
ڈی بی ایم |
||
|
آپٹیکل پاور OMA، ہر لین، زیادہ سے زیادہ |
پوما |
3.5 |
ڈی بی ایم |
|||
|
OMAouter، ہر لین منٹ |
زیادہ سے زیادہ (TECQ، TDECQ)<1.8 dB |
زیادہ سے زیادہ [-2.6 , max(TECQ,TECQ) -4.4] |
ڈی بی ایم |
|||
|
1.8 < زیادہ سے زیادہ (TECQ, TDECQ) < 4.4 dB |
||||||
|
ٹرانسمیٹر اور بازی آنکھ بند کرنا (TDECQ)، ہر لین |
TDECQ |
4.4 |
ڈی بی |
|||
|
PAM4 (TECQ) کے لیے ٹرانسمیٹر آنکھ بند، ہر لین |
TECQ |
4.4 |
ڈی بی |
|||
|
معدومیت کا تناسب |
ER |
2.5 |
ڈی بی |
|||
|
ٹرانسمیٹر پاور سیر، ہر لین |
2.3 |
ڈی بی ایم |
||||
|
آپٹیکل ریٹرن نقصان کی رواداری |
او آر ایل ٹی |
14 |
ڈی بی |
|||
|
TX غیر فعال کے لیے آپٹیکل پاور |
-30 |
ڈی بی ایم |
||||
|
گھیرے ہوئے fluxb2 |
19 um پر 86% سے بڑا یا اس کے برابر 4.5 um پر 30% سے کم یا اس کے برابر |
|||||
نوٹس:
1. استعمال شدہ لیزر کی کارکردگی کے مطابق وضاحت کی گئی ہے۔
2. IEC 61280-1-4 کے مطابق قسم A1a.2 یا A1a.3 ٹائپ، یا A1a.4، 50 um فائبر میں ماپا گیا
وصول کنندہ آپٹیکل انٹرفیس
|
پیرامیٹر |
علامت |
کم از کم |
عام |
زیادہ سے زیادہ |
یونٹ |
|
|
ڈیٹا کی شرح فی لین |
بی آر |
53.125 |
جی بی ڈی |
|||
|
ماڈیولیشن فارمیٹ |
پی اے ایم 4 |
|||||
|
مرکز طول موج 1 |
λ |
842 |
885 |
948 |
این ایم |
|
|
نقصان کی حد |
5 |
ڈی بی ایم |
||||
|
اوسط موصول طاقت، ہر لین |
-6.4 |
4 |
ڈی بی ایم |
|||
|
پاور وصول کریں، ہر لین (OMAouter) |
ڈی بی ایم |
|||||
|
وصول کنندہ کی عکاسی |
آر آر |
ڈی بی |
||||
|
وصول کنندہ کی حساسیت، ہر لین 1 |
RS=زیادہ سے زیادہ (-4.6، TECQ –6.4) |
ڈی بی ایم |
||||
|
دباؤ والے وصول کنندہ کی حساسیت، ہر لین |
-2 |
ڈی بی ایم |
||||
|
Rx LOS |
زور لگانا |
-15 |
ڈی بی ایم |
|||
|
ڈی ایسٹ |
-7.5 |
ڈی بی ایم |
||||
|
Hysteresis |
0.5 |
5 |
ڈی بی |
|||
نوٹس:
1. وصول کنندہ کی حساسیت معلوماتی ہے اور اس کی تعریف TECQ کی قدر والے ٹرانسمیٹر کے لیے کی گئی ہے۔ TP3for BER=2.4E-4 پری FEC پر کنفارمنس ٹیسٹ سگنل کے ساتھ ماپا گیا ہے۔
معلومات کو ترتیب دینا
|
حصے کا نمبر |
تفصیل |
|
او ایس ایف پی٪ 7b٪ 7b0٪ 7d٪ 7dG-SR4 |
400G OSFP SR4٪2cMPO12٪2c100m٪2c 850nm٪2cMMF |
عمومی سوالات
سوال: 400G OSFP SR4 کس قسم کے کنیکٹر استعمال کرتا ہے؟
سوال: 400G OSFP SR4 کو کس قسم کے ڈیٹا ریٹ سپورٹ کر سکتے ہیں؟
