پروڈکٹ کی تفصیلات

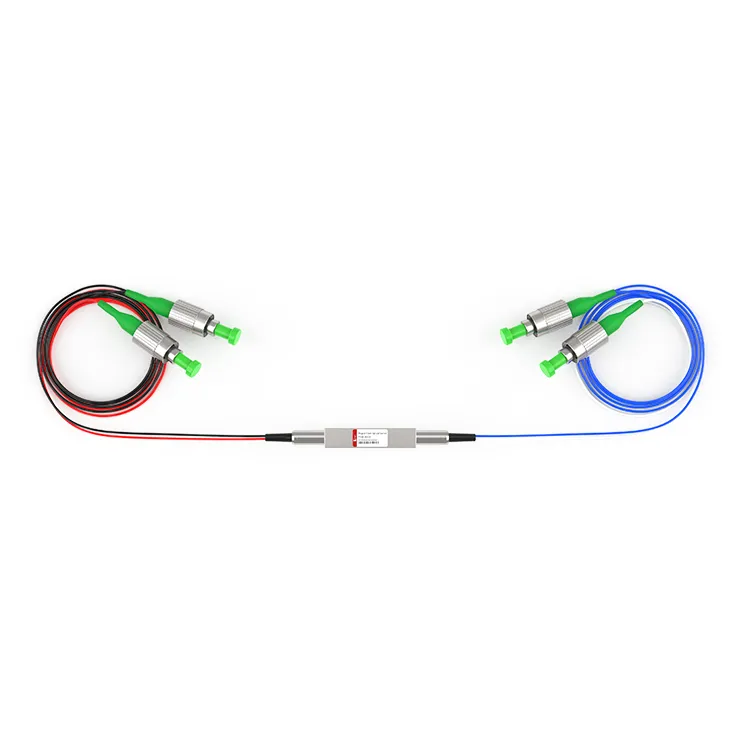

میگنیٹو آپٹیکل سوئچ بڑے پیمانے پر ایرو اسپیس آلات، سسٹم مانیٹرنگ اور سینسنگ سسٹمز میں استعمال کیا جاتا ہے، انتہائی مستحکم لیچنگ موڈ اور اعلی وشوسنییتا کے ساتھ۔ D-NET ایک فیکٹری ہے جو تحقیق اور ترقی، پیداوار اور فائبر آپٹک مواصلاتی آلات اور آلات کی فروخت میں مہارت رکھتی ہے، جو OEM خدمات فراہم کر سکتی ہے، اور میگنیٹو آپٹیکل سوئچ حسب ضرورت پیداوار میں معاونت کر سکتے ہیں۔
ڈاؤن لوڈ، اتارنا ٹیگ: m2x2 میگنیٹو آپٹیکل سوئچ، چین m2x2 میگنیٹو آپٹیکل سوئچ مینوفیکچررز، سپلائرز، فیکٹری
کارکردگی کی وضاحتیں
|
پیرامیٹرز |
یونٹ |
وضاحتیں |
|
طول موج کی حد |
nm |
1520 ~ 1580 |
|
طول موج کی جانچ کریں۔ |
nm |
1550 |
|
شامل کرنے کا نقصان1, 2 |
ڈی بی |
1.2 سے کم یا اس کے برابر |
|
ٹی ڈی ایل |
ڈی بی |
0 سے کم یا اس کے برابر۔30 |
|
پی ڈی ایل |
ڈی بی |
0 سے کم یا اس کے برابر۔20 |
|
واپسی کا نقصان |
ڈی بی |
50 سے بڑا یا اس کے برابر |
|
Crosstalk |
ڈی بی |
دو طرفہ 20 سے بڑا یا اس کے برابر |
|
یک سمت 35 سے بڑا یا اس کے برابر |
||
|
تکراری قابلیت |
ڈی بی |
±0 سے کم یا اس کے برابر۔01 |
|
سوئچنگ ٹائم |
ہم |
100 سے کم یا اس کے برابر |
|
نبض کا دورانیہ |
ہم |
200 سے بڑا یا اس کے برابر |
|
پائیداری |
سائیکل |
10 بلینز سے زیادہ یا اس کے برابر |
|
سوئچ کی قسم |
N / A |
لیچنگ |
|
آپریٹنگ کرنٹ |
ایم اے |
200 سے کم یا اس کے برابر |
|
زیادہ سے زیادہ آپٹیکل پاور |
mW |
500 سے کم یا اس کے برابر |
|
آپریٹنگ درجہ حرارت |
ڈگری |
-5 ~ +70 |
|
ذخیرہ اندوزی کا درجہ حرارت |
ڈگری |
-40 ~ +85 |
|
طول و عرض |
ملی میٹر |
(L)34.0×(W)7.5×(H)7.5 ±0.2 |
نوٹ
1. کمرے کے درجہ حرارت اور SOP پر ٹیسٹ کریں۔
2. کنیکٹرز کو چھوڑ کر، ایک جوڑے کنیکٹر کے لیے 0.2dB۔
مکینیکل ابعاد (یونٹ: ملی میٹر)
الیکٹریکل ڈرائیو
فنکشنل ڈایاگرام
معلومات کو ترتیب دینا
FSW-M2x2-□-□-□-□-□-□-□
|
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
- □ |
|
سوئچ کی قسم |
فائبر کی قسم |
وولٹیج |
طول موج |
نالیقسم |
فائبر لمبائی |
کنیکٹر |
|
ب: دو طرفہ U: یک طرفہ |
ایس ایم: ایس ایم، 9/125 X: دوسرے |
2.5: 2.5V 5.0 5.0V |
1550: 1550nm X: دوسرے |
250: 250um 900: 900um X: دوسرے |
05: 0.5m±5cm 10: 1.0m±5cm X: دوسرے |
OO: کوئی نہیں۔ FC: FC/PC FA: FC/APC SC: SC/PC SA: SC/APC LC: LC/PC X: دوسرے |
عمومی سوالات
