پروڈکٹ کی تفصیلات

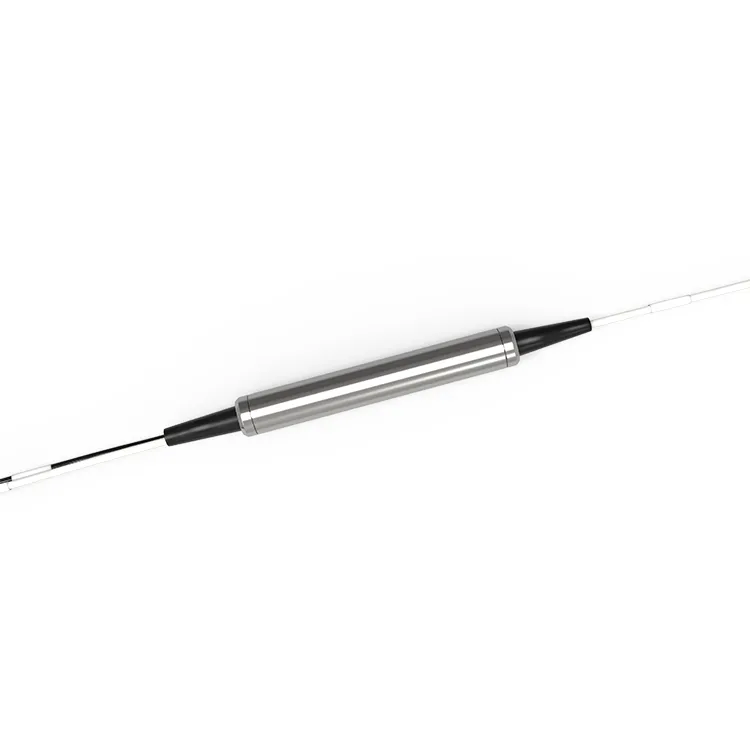

50GHz کی 50GHz DWDM فلٹر فریکوئنسی 50GHz بینڈوڈتھ کے اندر آپٹیکل سگنل کو اسکرین اور ماڈیول کر سکتی ہے۔ 3 پورٹ 50Ghz DWDM فلٹر جزو کو فائبر آپٹک کمیونیکیشن سسٹم میں اندراج، نکالنے اور مانیٹرنگ پوائنٹ کے طور پر استعمال کیا جا سکتا ہے۔ DWDM ٹیکنالوجی ایک ساتھ مختلف طول موج کے ساتھ متعدد آپٹیکل سگنلز منتقل کر سکتی ہے، جس سے فائبر آپٹک کمیونیکیشن سسٹمز کی ترسیل کی صلاحیت میں بہت زیادہ اضافہ ہوتا ہے۔
ڈاؤن لوڈ، اتارنا ٹیگ: 3 پورٹ 50GHz DWDM فلٹر غیر فعال اجزاء، چین 3 پورٹ 50GHz DWDM فلٹر غیر فعال اجزاء مینوفیکچررز، سپلائرز، فیکٹری
مصنوعات کی وضاحتیں
|
طول موج کی حد |
C- یا L-band ITU چینلز 186.6 سے 196.1 THz |
ٹیکنالوجی |
TFF (پتلی فلم فلٹر) |
|
پاس بینڈ چوڑائی @ -0.5dB |
0.22nm سے بڑا یا اس کے برابر |
منتقلی پاسبینڈ لہر |
0 سے کم یا اس کے برابر۔40dB |
|
منتقلی اندراج نقصان |
0.8dB سے کم یا اس کے برابر |
ریفلیکشن پاس بینڈ لہر |
0.20dB سے کم یا اس کے برابر |
|
عکاسی داخل کرنے کا نقصان |
0 سے کم یا اس کے برابر۔40dB |
منتقلی تنہائی (adj چینل) |
20dB سے بڑا یا اس کے برابر |
|
منتقلی علیحدگی (غیر ایڈج چینل) |
45dB سے بڑا یا اس کے برابر |
عکاسی تنہائی |
12dB سے بڑا یا اس کے برابر |
|
پولرائزیشن پر منحصر ہے۔ نقصان |
0.2dB سے کم یا اس کے برابر |
پولرائزیشن موڈ بازی |
0.2ps سے کم یا اس کے برابر |
|
ہدایت کاری |
50dB سے بڑا یا اس کے برابر |
واپسی کا نقصان |
45dB سے بڑا یا اس کے برابر |
|
آپٹیکل پاور ہینڈلنگ |
500 سے زیادہ یا اس کے برابر |
درجہ حرارت |
آپریٹنگ:-40 سے +85 ڈگری ذخیرہ:-40 سے +85 ڈگری |
|
فائبر کی قسم |
SMF-28e |
پیکیج کا طول و عرض |
∮5.5 x L34mm |
نوٹ:
1) تمام وضاحتیں کنیکٹر کے بغیر آلات پر مبنی ہیں، اور طول موج، پولرائزیشن اور درجہ حرارت کی ضمانت دی گئی ہیں۔
2) پی ایم ڈی اور رنگین بازی کی قدروں کی ڈیزائن کے ذریعہ ضمانت دی جاتی ہے۔ 3) وضاحتیں بغیر اطلاع کے تبدیل کی جاسکتی ہیں۔
آرڈرنگ کی معلومات
|
RD-D |
- پیکج |
- کنیکٹر قسم |
U/A |
- چینل کا منصوبہ |
فائبر کی قسم |
فائبر کی لمبائی |
-50G |
|
ایس: اسٹیل |
0: کوئی کنیکٹر نہیں۔ |
U: UPC |
C19 |
25: 250um فائبر |
005: 0.5+/-0.1m |
50G:50GHZ |
|
|
جی: گلاس |
1: ایل سی |
A: اے پی سی |
C20 |
90: 900um فائبر |
01: 1.0+/-0.1m |
||
|
2: ایس سی |
C21 |
دوسرے |
|||||
|
3: ایف سی |
دوسرے |
||||||
|
4: دوسرے |
مثال:RD-DS1U-C19-2505-50G: 3Port 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0.5M فائبر اسٹیل۔
