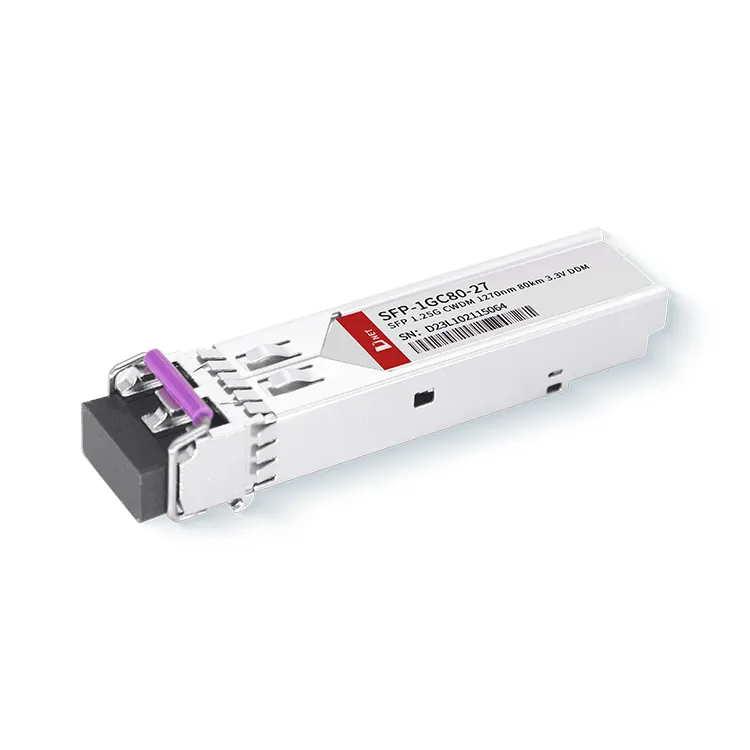

ڈی نیٹ کی آپٹیکل ٹرانسیور ماڈیول سروس
● مطابقت کی مدد:D-NET مطابقت کی خدمات پیش کرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ آپٹیکل ماڈیول معروف مینوفیکچررز کے آلات کے ساتھ مطابقت رکھتے ہیں۔
● ذاتی خدمات:D-NET اپنی مصنوعات کے لیے OEM حسب ضرورت کے اختیارات فراہم کرتا ہے۔ درخواست پر، صارفین اپنی ضروریات کے مطابق رنگین لوگو لیبل رکھ سکتے ہیں۔
● معیاری ترسیل کی مدت:3 دن
● وسیع شپنگ حل:D-NET قابل اعتماد شپنگ سروسز کو یقینی بنانے کے لیے انتہائی معتبر کورئیر کمپنیوں جیسے SF، FedEx، DHL، UPS اور دیگر کے ساتھ تعاون کرتا ہے۔
خصوصیات
● 1.25Gbps تک بٹ ریٹ کو سپورٹ کرتا ہے۔
● ہاٹ پلگ ایبل SFP فوٹ پرنٹ کو نمایاں کرتا ہے۔
● CWDM DFB لیزر اور PIN فوٹو ڈیٹیکٹر سے لیس، SMF پر 80km تک ٹرانسمیشن کے قابل
● SFP MSA اور SFF-8472 تصریحات کے مطابق، ایک ڈوپلیکس LC رسیپٹیکل کی خاصیت
● RoHS کے مطابق
● ایک ہی +3.3V پاور سپلائی سے تقویت یافتہ
● ریئل ٹائم ڈیجیٹل تشخیصی نگرانی کو شامل کرتا ہے۔
● آپریٹنگ کیس درجہ حرارت کی حد:
-معیاری: 0 سے +70 ڈگری
- صنعتی: -40 سے +85 ڈگری
ایپلی کیشنز
● 1.25Gbps آپٹیکل سسٹمز
● گیگابٹ ایتھرنیٹ
● 1.063Gbps فائبر چینل
● دیگر آپٹیکل لنکس
پروڈکٹ کی تفصیلات
ٹرانسیور SFP ملٹی سورس ایگریمنٹ اور SFF-8472 میں متعین ڈیجیٹل تشخیصی افعال کے ساتھ مکمل طور پر تعمیل کرتے ہیں۔ وہ تین بنیادی اجزاء پر مشتمل ہیں: ایک CWDM DFB لیزر ٹرانسمیٹر، ایک PIN فوٹوڈیوڈ ایک ٹرانس امپیڈینس پری ایمپلیفائر (TIA) کے ساتھ مربوط، اور ایک MCU کنٹرول یونٹ۔ تمام ماڈیول کلاس I لیزر حفاظتی معیارات کے مطابق ہیں۔
ڈاؤن لوڈ، اتارنا ٹیگ: SFP 1G 1000base CWDM 1270nm 80km، چین SFP 1G 1000base CWDM 1270nm 80km مینوفیکچررز، سپلائرز، فیکٹری
مطلق زیادہ سے زیادہ درجہ بندی
|
پیرامیٹر |
علامت |
کم از کم |
زیادہ سے زیادہ |
یونٹ |
|
سپلائی وولٹیج |
وی سی سی |
-0.5 |
4.5 |
V |
|
اسٹوریج کا درجہ حرارت |
ٹی ایس |
-40 |
+85 |
ڈگری |
|
آپریٹنگ نمی |
- |
5 |
85 |
% |
تجویز کردہ آپریٹنگ حالات
|
پیرامیٹر |
علامت |
کم از کم |
عام |
زیادہ سے زیادہ |
یونٹ |
|
|
آپریٹنگ کیس کا درجہ حرارت |
معیاری |
ٹی سی |
0 |
+70 |
ڈگری |
|
|
توسیع شدہ |
-20 |
+80 |
ڈگری |
|||
|
صنعتی |
-40 |
+85 |
ڈگری |
|||
|
پاور سپلائی وولٹیج |
وی سی سی |
3.135 |
3.30 |
3.465 |
V |
|
|
پاور سپلائی کرنٹ |
آئی سی سی |
300 |
ایم اے |
|||
|
ڈیٹا کی شرح |
0.1 |
1.25 |
جی بی پی ایس |
|||
آپٹیکل اور برقی خصوصیات
|
پیرامیٹر |
علامت |
کم از کم |
عام |
زیادہ سے زیادہ |
یونٹ |
نوٹس |
||
|
ٹرانسمیٹر |
||||||||
|
مرکز طول موج |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
سپیکٹرل چوڑائی ({{0}dB) |
Δλ |
1 |
nm |
|||||
|
سائیڈ موڈ دبانے کا تناسب |
ایس ایم ایس آر |
30 |
- |
ڈی بی |
||||
|
اوسط آؤٹ پٹ پاور |
Pباہر |
0 |
+4.0 |
dBm |
1 |
|||
|
معدومیت کا تناسب |
ER |
9.0 |
ڈی بی |
|||||
|
ڈیٹا ان پٹ سوئنگ فرق |
Vمیں |
180 |
1200 |
ایم وی |
2 |
|||
|
ان پٹ ڈفرینشل امپیڈینس |
Zمیں |
90 |
100 |
110 |
Ω |
|||
|
TX غیر فعال |
غیر فعال کریں۔ |
2.0 |
وی سی سی |
V |
||||
|
فعال کریں۔ |
0 |
0.8 |
V |
|||||
|
TX غلطی |
قصور |
2.0 |
وی سی سی |
V |
||||
|
نارمل |
0 |
0.8 |
V |
|||||
|
وصول کنندہ |
||||||||
|
مرکز طول موج |
λc |
1270 |
1610 |
nm |
||||
|
وصول کنندہ کی حساسیت |
-26 |
dBm |
3 |
|||||
|
وصول کنندہ اوورلوڈ |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
dBm |
|||||
|
LOS دعوی |
LOSA |
-38 |
dBm |
|||||
|
LOS Hysteresis |
0.5 |
4 |
ڈی بی |
|||||
|
ڈیٹا آؤٹ پٹ سوئنگ تفریق |
Vباہر |
600 |
800 |
1000 |
ایم وی |
4 |
||
|
LOS |
اعلی |
2.0 |
وی سی سی |
V |
||||
|
کم |
0.8 |
V |
||||||
نوٹس
1. آپٹیکل پاور SMF میں شروع کی گئی ہے۔
2. PECL ان پٹ، اندرونی طور پر AC کے ساتھ جوڑا اور ختم کیا گیا۔
3. PRBS 27-1 ٹیسٹ پیٹرن @1250Mbps سے ماپا گیا، BER 1×10-12 سے کم یا اس کے برابر۔
4. اندرونی طور پر AC جوڑا۔
آرڈرنگ کی معلومات
|
پارٹ نمبر |
تفصیل |
|
SFP-1GC80-27 |
1.25Gbps SFP CWDM ٹرانسیور، سنگل موڈ، 80 کلومیٹر ریچ |
اکثر پوچھے گئے سوالات
1. 1G SFP کا کیا مطلب ہے؟
A: 1G SFP 1 گیگا بٹ سمال فارم فیکٹر پلگ ایبل کی نمائندگی کرتا ہے، جو 1 گیگا بٹ فی سیکنڈ کی ڈیٹا ٹرانسمیشن کی رفتار کو سپورٹ کرتا ہے۔
2. SFP ٹرانسیور کا انتخاب کیسے کریں؟
1. مطابقت: تصدیق کریں کہ SFP ماڈیول آپ کے نیٹ ورکنگ ہارڈویئر کے ساتھ استعمال کے لیے موزوں ہے۔
2. ڈیٹا کی شرح: اپنے مخصوص نیٹ ورک کے مطالبات کی بنیاد پر ضروری ڈیٹا کی شرح کا تعین کریں۔
3. فائبر کی قسم: اس بات پر غور کریں کہ آیا آپ سنگل موڈ یا ملٹی موڈ فائبر آپٹک کیبلز استعمال کریں گے۔
4. فاصلہ: اپنے نیٹ ورک کے اندر ترسیل اور وصول کرنے والے پوائنٹس کے درمیان فاصلہ قائم کریں۔
5. کنیکٹر کی قسم: اپنے نیٹ ورک ڈیوائسز کے لیے درکار کنیکٹر کی قسم کی تصدیق کریں۔
