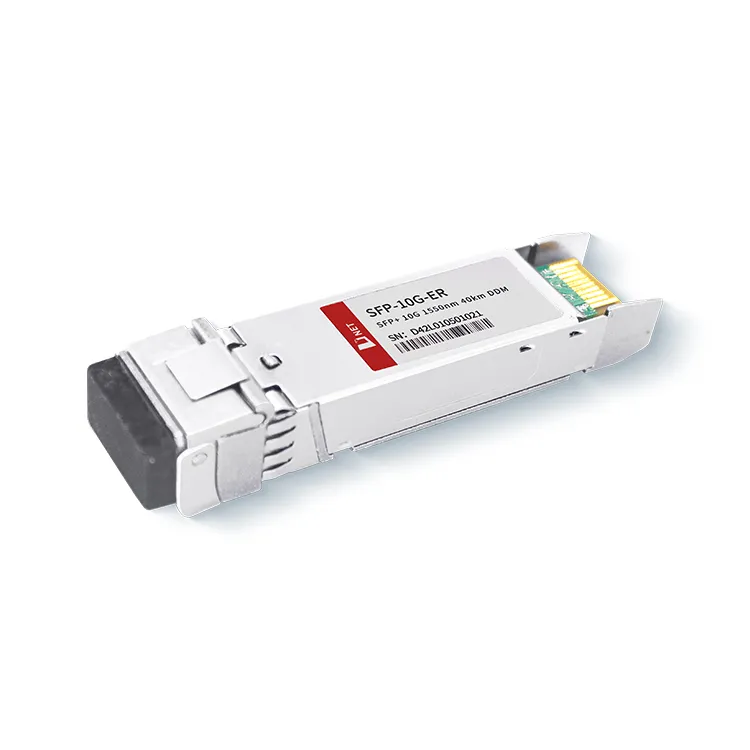

SFP+10G 1310nm ER 40KM ٹرانسیور ماڈیول

10G ER 40km SFP+ آپٹیکل ٹرانسیور
10G SFP+ ER 40KM ٹرانسیور ماڈیول ایک اعلیٰ کارکردگی والا آپٹیکل ٹرانسیور ہے جو آپٹیکل فائبر کمیونیکیشن کے لیے استعمال ہوتا ہے۔ یہ SFP+ پیکیج استعمال کرتا ہے اور 10Gbps کی زیادہ سے زیادہ ٹرانسمیشن کی شرح کو سپورٹ کرتا ہے۔ SFP+ ER 40KM ماڈیول ER (Extended Reach) ٹیکنالوجی کا استعمال کرتا ہے تاکہ فائبر آپٹک لنک کی لمبائی 40 کلومیٹر کے ساتھ قابل بھروسہ ڈیٹا ٹرانسمیشن کو قابل بنایا جا سکے۔

انکوائری بھیجنے

تصریح

تکنیکی معیار

پروڈکٹ کی تفصیلات

10G SFP+ ER 40KM ٹرانسیور ماڈیول میں ایک ڈیجیٹل تشخیصی فنکشن ہے جو ماڈیول کی آپریشنل حالت اور کارکردگی کے پیرامیٹرز کی حقیقی وقت میں نگرانی کے قابل بناتا ہے۔ 10G 40KM 1310nm ماڈیول آپٹیکل فائبر ٹرانسمیشن کے لیے مثالی ہے اور 10G ایتھرنیٹ کے درمیانے سے طویل فاصلے تک نیٹ ورک ٹرانسمیشن کی ضروریات کو پورا کرتا ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: SFP+10G 1310nm ER 40KM ٹرانسیور ماڈیول، چین SFP+10G 1310nm ER 40KM ٹرانسیور ماڈیول مینوفیکچررز، سپلائرز، فیکٹری

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر		علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ
اسٹوریج کا درجہ حرارت		T_S	-40		+85	ڈگری
کیس آپریٹنگ درجہ حرارت	کمرشل	T_A	0		70	ڈگری
کیس آپریٹنگ درجہ حرارت	صنعتی	T_A	-40		+85	ڈگری
زیادہ سے زیادہ سپلائی وولٹیج		وی سی سی	-0.5		4	V
رشتہ دار نمی		آر ایچ	0		85	%

برقی خصوصیات

(اوپر=0 سے 70 ڈگری، VCC=3.135 سے 3.465 وولٹ)

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
سپلائی وولٹیج	وی سی سی	3.135		3.465	V
سپلائی کرنٹ	آئی سی سی			400	ایم اے
بجلی کی کھپت	P			1.5	W
ٹرانسمیٹر سیکشن
ان پٹ تفریق مائبادا	R_میں		100		Ω	1
Tx ان پٹ سنگل ختم شدہ DC وولٹیج رواداری (Ref VeeT)	V	-0.3		4	V
تفریق ان پٹ وولٹیج سوئنگ	ون، پی پی	180		700	ایم وی	2
غیر فعال وولٹیج کو منتقل کریں۔	V_D	2		وی سی سی	V	3
ٹرانسمٹ وولٹیج کو فعال کریں۔	V_EN	وی		Vee+0.8	V
وصول کنندہ سیکشن
سنگل ختم شدہ آؤٹ پٹ وولٹیج رواداری	V	-0.3		4	V
Rx آؤٹ پٹ ڈف وولٹیج	Vo	300		850	ایم وی
Rx آؤٹ پٹ رائز اینڈ فال ٹائم	Tr/Tf	30			پی ایس	4
LOS فالٹ	V_{LOS کی غلطی}	2		وی سی سی_میزبان	V	5
LOS نارمل	V_{LOS معمول}	وی		Vee+0.8	V	5

نوٹ
1. براہ راست TX ڈیٹا ان پٹ پن سے جڑیں۔ پن سے لیزر ڈرائیور IC تک AC جوڑا۔
2. SFF کے مطابق-8431 ورژن 3۔{3}}
3. تفریق میں 100 ohms پر ختم ہوتا ہے۔

آپٹیکل پیرامیٹرز

(اوپر=0 سے 70 ڈگری، VCC=3.135 سے 3.465 وولٹ)

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
ٹرانسمیٹر سیکشن
مرکز طول موج	λt	1530	1550	1565	nm
سپیکٹرل چوڑائی	△λ			0.3	nm
اوسط آپٹیکل پاور	پاوگ	-1		+4	dBm	1
آپٹیکل پاور او ایم اے	پوما	-2.1			dBm
لیزر آف پاور	پوف			-30	dBm
معدومیت کا تناسب	ER	6			ڈی بی
ٹرانسمیٹر بازی کی سزا	ٹی ڈی پی			3.0	ڈی بی	2
رشتہ دار شدت کا شور	رن			-128	dB/Hz	3
آپٹیکل واپسی نقصان رواداری		20			ڈی بی
وصول کنندہ سیکشن
مرکز طول موج	λr	1260		1600	nm
وصول کنندہ کی حساسیت	سین			-16	dBm	4
تناؤ کی حساسیت (OMA)	سین_{ایس ٹی}			-14	dBm	4
لاس ایسٹ	LOS_A	-27		-	dBm
لاس ڈیزرٹ	LOS_D			-17	dBm
لاس ہسٹریسس	LOS_H	0.5			ڈی بی
اوورلوڈ	سات	0			dBm	5
وصول کنندہ عکاسی	آر آر ایکس			-26	ڈی بی

نوٹ
1. اوسط طاقت کے اعداد و شمار صرف معلوماتی ہیں، فی IEEE802.3ae۔
2. IEEE802.3ae کے مطابق دباؤ والے ریسیور ٹیسٹ کی شرائط۔ CSRS ٹیسٹنگ کے لیے میزبان بورڈ کا SFF-8431 کے مطابق ہونا ضروری ہے۔
3. OMA میں بیان کردہ وصول کنندہ اوورلوڈ اور بدترین جامع دباؤ والی حالت میں۔

آرڈرنگ کی معلومات

پارٹ نمبر	تفصیل
SFP-10G-ER	10G SFP+ ER 40KM ٹرانسیور ماڈیول، ہاٹ پلگ ایبل، ڈوپلیکس LC، +3.3V، 1310nm EML، سنگل موڈ

اکثر پوچھے گئے سوالات

1. 10G ER SFP کی حد کیا ہے؟
A: D-NET کا 10G 40KM 1310nm سنگل موڈ آپٹیکل فائبر کے ذریعے 40km تک منتقل کر سکتا ہے۔ یہ بڑے پیمانے پر مین ایریا نیٹ ورک اور بیس اسٹیشن ٹرانسمیشن میں استعمال ہوتا ہے۔

2. 10GBASE-LR اور ER میں کیا فرق ہے؟
A: D-net کے 10G-LR میں 1310nm کی طول موج کے ساتھ سنگل موڈ آپٹیکل فائبر پر 10 کلومیٹر کا ٹرانسمیشن فاصلہ ہے۔ SFP+ ER 40KM ماڈیول سنگل موڈ فائبر کے ذریعے 40 کلومیٹر تک ہے۔ لیزر پاور کی وجہ سے 20 کلومیٹر سے کم لنکس کو سڑنے کی ضرورت ہے۔
