تصریح

تکنیکی معیار

خصوصیات

● 10GHz ITU گرڈ، C بینڈ
● DWDM EML ٹرانسمیٹر، APD فوٹو ڈیٹیکٹر
● SMF کنکشن ٹرانسمیشن فاصلہ 80 کلومیٹر تک
● ایک مطابقت پذیر SFF 8472 ڈیجیٹل تشخیصی نگرانی انٹرفیس کے ساتھ
● بجلی کی کھپت<1.5W
● RoHS کے مطابق

ایپلی کیشنز

● 10GBASE-ZR/ZW ایتھرنیٹ
● سونیٹ OC-192/SDH
● 10G فائبر چینل
● DWDM نیٹ ورکس

پروڈکٹ کی تفصیلات

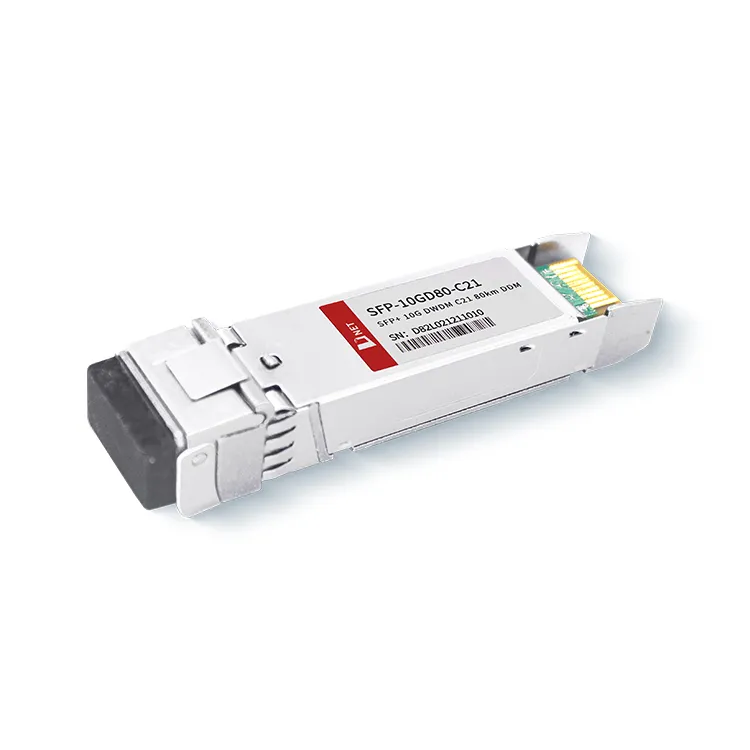

SFP-10GD80-C21 کو 10Gb/s سیریل آپٹیکل کمیونیکیشن ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جہاں یہ 10Gb/s سیریل الیکٹریکل ڈیٹا سٹریم کو متعلقہ 10Gb/s آپٹیکل آؤٹ پٹ سگنل میں تبدیل کرتا ہے، اور اس کے برعکس، 10Gb/s آپٹیکل ان پٹ سگنل کو واپس 10Gb/s میں تبدیل کرنا سیریل الیکٹریکل ڈیٹا سٹریم. یہ ایک DWDM EML (الیکٹرو ابسورپشن ماڈیولڈ لیزر) ٹرانسمیٹر اور APD (برفانی تصویر-ڈائیوڈ) فوٹو ڈیٹیکٹر کو ملازمت دیتا ہے۔ دھاتی شیل کا استعمال برقی مقناطیسی مداخلت کو کم کرتا ہے، اور پروڈکٹ RoHS معیارات کے مطابق ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km مینوفیکچررز، سپلائرز، فیکٹری

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ
اسٹوریج کا درجہ حرارت	T_S	-40		+85	ڈگری
کیس آپریٹنگ درجہ حرارت	T_A	0		70	ڈگری
زیادہ سے زیادہ سپلائی وولٹیج	وی سی سی	-0.5		4	V
رشتہ دار نمی	آر ایچ	0		85	%

برقی خصوصیات

(اوپر=0 سے 70ڈگری، VCC=3.135 سے 3.465 وولٹ)

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
سپلائی وولٹیج	وی سی سی	3.135		3.465	V
سپلائی کرنٹ	آئی سی سی			450	ایم اے
بجلی کی کھپت	P			1.5	W
ٹرانسمیٹر سیکشن
ان پٹ تفریق مائبادا	R_میں		100		Ω	1
Tx ان پٹ سنگل ختم شدہ DC وولٹیج رواداری (Ref VeeT)	V	-0.3		4	V
تفریق ان پٹ وولٹیج سوئنگ	ون، پی پی	180		700	ایم وی	2
غیر فعال وولٹیج کو منتقل کریں۔	V_D	2		وی سی سی	V	3
ٹرانسمٹ وولٹیج کو فعال کریں۔	V_En	وی		Vee+0.8	V
وصول کنندہ سیکشن
سنگل ختم شدہ آؤٹ پٹ وولٹیج رواداری	V	-0.3		4	V
Rx آؤٹ پٹ ڈف وولٹیج	Vo	300		850	ایم وی
Rx آؤٹ پٹ رائز اینڈ فال ٹائم	Tr٪2fTf	30			پی ایس	4
LOS فالٹ	V_{LOS کی غلطی}	2		وی سی سی_میزبان	V	5
LOS نارمل	V_{LOS معمول}	وی		Vee٪7b٪7b0٪7d٪7d.8	V	5

نوٹ
1. TX ڈیٹا ان پٹ پنوں سے براہ راست جڑا ہوا ہے۔ پنوں سے لیزر ڈرائیور IC میں AC جوڑا۔
2. 20%-80%
3. 100 اوہم تفریق ختم کرنے میں۔
4. LOS ایک اوپن کلیکٹر آؤٹ پٹ ہے۔ میزبان بورڈ پر 4.7k – 10kΩ کے ساتھ کھینچنا چاہیے۔ عام آپریشن منطق 0 ہے؛ سگنل کا نقصان منطق ہے 1۔ زیادہ سے زیادہ پل اپ وولٹیج 5.5V ہے۔

آپٹیکل پیرامیٹرز

(اوپر=0 سے 70ڈگری، VCC=3.135 سے 3.465 وولٹ)

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
ٹرانسمیٹر سیکشن
آپٹیکل ویو لینتھ - زندگی کا اختتام	λ	X-100	X	X+100	شام
آپٹیکل ویو لینتھ - زندگی کا آغاز	λ	X-25	X	X+25	شام
اوسط آپٹیکل پاور	پاوگ	0		+5	dBm	1
لیزر آف پاور	پوف			-30	dBm
معدومیت کا تناسب	ER	8.2			ڈی بی
ٹرانسمیٹر بازی کی سزا	ٹی ڈی پی			3.0	ڈی بی	2
رشتہ دار شدت کا شور	رن			-128	dB٪2fHz	3
آپٹیکل ریٹرن نقصان کی رواداری		20			ڈی بی
وصول کنندہ سیکشن
مرکز طول موج	λr	1480		1565	این ایم
لاس زور	لاس_A	-40		-	dBm
لاس ڈیزرٹ	لاس_D			-24	dBm
لاس ہسٹریسس	لاس_H	0.5			ڈی بی
اوورلوڈ	سات	-7			dBm	5
وصول کنندہ عکاسی	آر آر ایکس			-12	ڈی بی

نوٹ
1. 12dB عکاسی۔
2. IEEE802.3ae کے مطابق دباؤ والے ریسیور ٹیسٹ کی شرائط۔ CSRS ٹیسٹنگ کے لیے میزبان بورڈ کا SFF-8431 کے مطابق ہونا ضروری ہے۔
3. OMA میں بیان کردہ وصول کنندہ اوورلوڈ اور بدترین جامع دباؤ والی حالت میں۔

آرڈرنگ کی معلومات

پارٹ نمبر	تفصیل
SFP٪ 7b٪ 7b0٪ 7d٪ 7dGD٪7b٪ 7b1٪ 7d٪ 7dC21	10Gb/s 80km DWDM SFP+ ٹرانسیور ہاٹ پلگ ایبل، ڈوپلیکس LC، +3.3V، 100GHz، DWDM EML&APD، سنگل موڈ

اکثر پوچھے گئے سوالات

1. 10G dwdm 80km کیا ہے؟
A: 10G DWDM 80km سے مراد آپٹیکل کمیونیکیشن ٹیکنالوجی کی ایک قسم ہے جو DWDM کا استعمال کرتے ہوئے 80km کے فاصلے پر 10G کی شرح سے ڈیٹا کی ترسیل کو قابل بناتی ہے۔ DWDM ایک ایسی تکنیک ہے جو متعدد آپٹیکل سگنلز کی اجازت دیتی ہے، جن میں سے ہر ایک کو مختلف طول موج پر لے جایا جاتا ہے، جو ایک ہی آپٹیکل فائبر پر اکٹھا اور منتقل ہوتا ہے۔ یہ دستیاب بینڈوڈتھ کے موثر استعمال کو قابل بناتا ہے اور فائبر آپٹک نیٹ ورک کی صلاحیت کو بڑھاتا ہے۔

2. CWDM اور DWDM SFP میں کیا فرق ہے؟
A: CWDM SFP کی طول موج کی حد 1270-1610 nm ہے۔ زیادہ سے زیادہ ٹرانسمیشن فاصلہ 120 کلومیٹر ہے۔ تاہم، DWDM SFP کی زیادہ سے زیادہ طول موج 1620 nm اور زیادہ سے زیادہ ٹرانسمیشن فاصلہ 200 کلومیٹر ہے۔
