پروڈکٹ کی تفصیلات

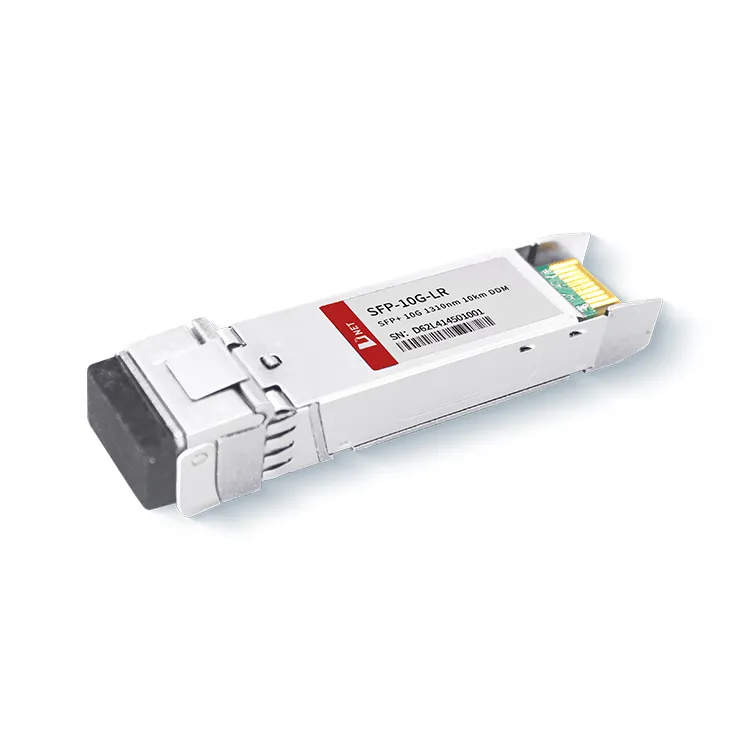

D-NET کا 10G LR 10KM ماڈیول SFF-8431, SFF-8432، اور IEEE 802.3ae 10GBASE-LR معیارات کے مطابق ہے۔ یہ 1310nm کی طول موج پر کام کرتا ہے، ایک فریکوئنسی جو عام طور پر طویل فاصلے تک آپٹیکل مواصلات میں استعمال ہوتی ہے۔ ماڈیول مکمل طور پر مطابقت پذیر SFP فارم فیکٹر کی پابندی کرتا ہے، جو ہاٹ پلگ ایبلٹی کی پیشکش کرتا ہے، آپٹیکل پورٹس میں سیدھے سیدھے اپ گریڈ کی سہولت فراہم کرتا ہے، اور کم برقی مقناطیسی مداخلت (EMI) کے اخراج کو یقینی بناتا ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: SFP+ 10G LR 10km ٹرانسیور ماڈیول، چین SFP+ 10G LR 10km ٹرانسیور ماڈیول مینوفیکچررز، سپلائرز، فیکٹری

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر		علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ
اسٹوریج کا درجہ حرارت		T_S	-40		+85	ڈگری
کیس آپریٹنگ درجہ حرارت	کمرشل	T_A	0		70	ڈگری
کیس آپریٹنگ درجہ حرارت	صنعتی		-40		+85	ڈگری
زیادہ سے زیادہ سپلائی وولٹیج		وی سی سی	-0.5		4	V
رشتہ دار نمی		آر ایچ	0		85	%

برقی خصوصیات

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
سپلائی وولٹیج	وی سی سی	3.135		3.465	V
سپلائی کرنٹ	آئی سی سی			430	ایم اے
بجلی کی کھپت	P			1.5	W
ٹرانسمیٹر سیکشن
ان پٹ تفریق مائبادا	R_میں		100		Ω	1
Tx ان پٹ سنگل ختم شدہ DC وولٹیج رواداری (Ref VeeT)	V	-0.3		4	V
تفریق ان پٹ وولٹیج سوئنگ	ون، پی پی	180		700	ایم وی	2
غیر فعال وولٹیج کو منتقل کریں۔	V_D	2		وی سی سی	V	3
ٹرانسمٹ وولٹیج کو فعال کریں۔	V_EN	وی		Vee+0.8	V
وصول کنندہ سیکشن
سنگل ختم شدہ آؤٹ پٹ وولٹیج رواداری	V	-0.3		4	V
Rx آؤٹ پٹ ڈف وولٹیج	Vo	300		850	ایم وی
Rx آؤٹ پٹ رائز اینڈ فال ٹائم	Tr/Tf	30			پی ایس	4
LOS فالٹ	V_{LOS کی غلطی}	2		وی سی سی_میزبان	V	5
LOS نارمل	V_{LOS معمول}	وی		Vee+0.8	V	5

نوٹ
1. ence 100 ohms پر ختم ہوتا ہے۔
2. براہ راست TX ڈیٹا ان پٹ پن سے جڑیں۔ پن سے لیزر ڈرائیور IC تک AC جوڑا۔
3. LOS ایک اوپن کلیکٹر آؤٹ پٹ ہے۔ 4.7k-10kΩ کو میزبان بورڈ پر کھولا جانا چاہیے۔ آپریشن منطق ہے 0، اور سگنل کا نقصان منطق 1 ہے۔ زیادہ سے زیادہ پل اپ وولٹیج 5.5V ہے۔
4. OC-192 / SDH کے ساتھ الٹراساؤنڈ۔
5. 10GBASE-LR/LW ایتھرنیٹ۔

آپٹیکل پیرامیٹرز

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
ٹرانسمیٹر سیکشن
مرکز طول موج	λt	1290	1310	1330	nm
سپیکٹرل چوڑائی	△λ			1	nm
اوسط آپٹیکل پاور	پاوگ	-8.2		0.5	dBm	1
آپٹیکل پاور OMA	پوما	-5.2			dBm
لیزر آف پاور	پوف			-30	dBm
معدومیت کا تناسب	ER	3.5			ڈی بی	7
معدومیت کا تناسب	ER	6			ڈی بی	6
ٹرانسمیٹر بازی کی سزا	ٹی ڈی پی			3.2	ڈی بی	2
رشتہ دار شدت کا شور	رن			-128	dB/Hz	3
آپٹیکل ریٹرن نقصان کی رواداری		20			ڈی بی
وصول کنندہ سیکشن
مرکز طول موج	λr	1260		1355	nm
وصول کنندہ کی حساسیت	سین			-14.5	dBm	4,7
وصول کنندہ کی حساسیت	سین			-14.5	dBm	4,6
دباؤ والی حساسیت (OMA)	سین_{ایس ٹی}			-10.3	dBm	4
لاس زور	LOS_A	-25		-	dBm
لاس ڈیزرٹ	LOS_D			-15	dBm
لاس ہسٹریسس	LOS_H	0.5			ڈی بی
اوورلوڈ	سات	0			dBm	5
وصول کنندہ عکاسی	آر آر ایکس			-12	ڈی بی

نوٹ
1. تناؤ وصول کرنے والے ٹیسٹ کے حالات فی IEEE802.3ae۔ CSRS ٹیسٹ کے لیے SFF-8431 معیارات پر پورا اترنے کے لیے میزبان سرکٹ بورڈز کی ضرورت ہوتی ہے۔
2. وصول کنندہ اوورلوڈ جیسا کہ OMA میں بیان کیا گیا ہے اور بدترین مربوط تناؤ کے حالات میں۔
3. OC-192 / SDH کے ساتھ الٹراساؤنڈ
4. 10GBASE-LR/LW ایتھرنیٹ

آرڈرنگ کی معلومات

پارٹ نمبر	تفصیل
SFP-10G-LR	10G SFP+ LR 10KM ٹرانسیور ماڈیول، ہاٹ پلگ ایبل، ڈوپلیکس LC، +3.3V، 1310nm DFB-LD، سنگل موڈ

اکثر پوچھے گئے سوالات

1. 10G LR کیا ہے؟

A: D-NET کا 10G LR 10KM ماڈیول 10-Gb/s سیریل آپٹیکل کمیونیکیشن ایپلی کیشنز کے لیے ایک آپٹیکل ٹرانسیور ماڈیول ہے، SFP+ ماڈیول SFF-8431, SFF-8432 اور IEEE 802.3ae کے ساتھ مطابقت رکھتا ہے۔ 10GBASE-LR۔

2. کیا 10GBASE-LR سنگل موڈ ہے یا ملٹی موڈ؟

A: D-NET کا 10G SFP+ LR 10KM ٹرانسیور ماڈیول ریموٹ ٹرانسمیشن کے لیے موزوں ہے، اس لیے سنگل موڈ فائبر بنیادی طور پر 10 GBASE-LR SFP+ میں احاطہ کرتا ہے، 10GBASE-LR SFP کی منتقلی کی دوری 10 کلومیٹر تک ہو سکتی ہے۔ سنگل موڈ فائبر
