تصریح

تکنیکی معیار

ایپلی کیشنز

● 10GBASE-ZR/ZW ایتھرنیٹ
● SONET OC-192/ SDH STM-64
● 10G فائبر چینل
● OTN OTU2e

پروڈکٹ کی تفصیلات

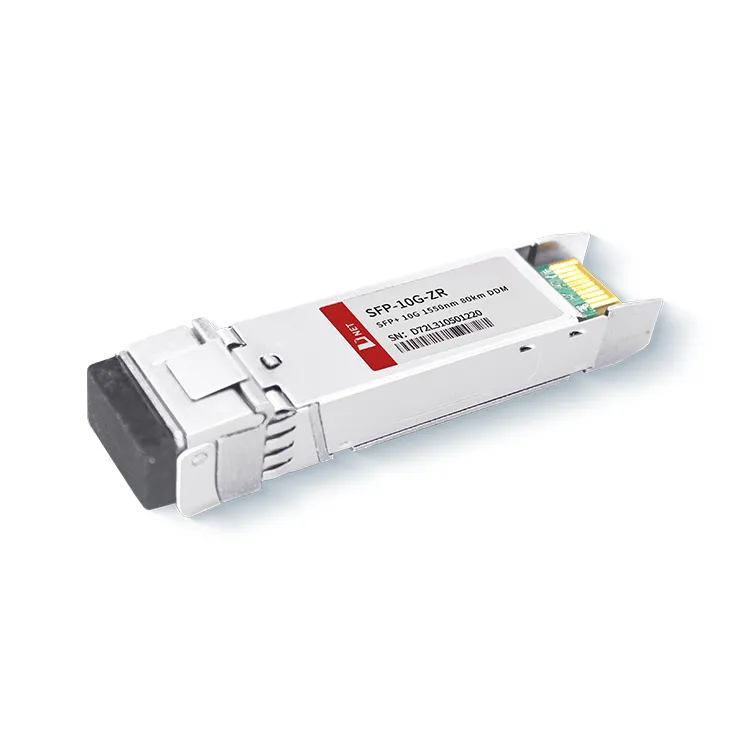

D-NET سے 10G SFP+ ZR 80KM ٹرانسیور ماڈیول 10Gb/s سیریل الیکٹریکل ڈیٹا سٹریم کو 10Gb/s آپٹیکل آؤٹ پٹ سگنل میں تبدیل کرتا ہے، اور اس کے برعکس، 10Gb/s آپٹیکل ان پٹ سگنل کو واپس 10Gb/s آپٹیکل ڈیٹا الیکٹریکل ڈیٹا میں تبدیل کرتا ہے۔ ندی ماڈیول مکمل طور پر مطابقت پذیر SFP فارم فیکٹر کی پابندی کرتا ہے، گرم پلگ ایبلٹی کی پیشکش کرتا ہے، آپٹیکل پورٹس میں آسان اپ گریڈ کی سہولت فراہم کرتا ہے، اور کم برقی مقناطیسی مداخلت (EMI) کے اخراج کو یقینی بناتا ہے۔

ڈاؤن لوڈ، اتارنا ٹیگ: SFP+10G ZR 1550nm 80km ٹرانسیور ماڈیول، چین SFP+10G ZR 1550nm 80km ٹرانسیور ماڈیول مینوفیکچررز، سپلائرز، فیکٹری

مطلق زیادہ سے زیادہ درجہ بندی

پیرامیٹر		علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ
اسٹوریج کا درجہ حرارت		T_S	-40		+85	ڈگری
کیس آپریٹنگ درجہ حرارت	کمرشل	T_A	0		70	ڈگری
کیس آپریٹنگ درجہ حرارت	صنعتی	T_A
زیادہ سے زیادہ سپلائی وولٹیج		وی سی سی	-0.5		4	V
رشتہ دار نمی		آر ایچ	0		85	%

برقی خصوصیات

(اوپر=0 سے 70 ڈگری، VCC=3.135 سے 3.465 وولٹ)

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
سپلائی وولٹیج	وی سی سی	3.135		3.465	V
سپلائی کرنٹ	آئی سی سی			500	ایم اے
بجلی کی کھپت	P			1.8	W
ٹرانسمیٹر سیکشن
ان پٹ تفریق مائبادا	R_میں		100		Ω	1
Tx ان پٹ سنگل ختم شدہ DC وولٹیج رواداری (Ref VeeT)	V	-0.3		4	V
تفریق ان پٹ وولٹیج سوئنگ	ون، پی پی	180		700	ایم وی	2
غیر فعال وولٹیج کو منتقل کریں۔	V_D	2		وی سی سی	V	3
ٹرانسمٹ وولٹیج کو فعال کریں۔	V_EN	وی		Vee+0.8	V
وصول کنندہ سیکشن
سنگل ختم شدہ آؤٹ پٹ وولٹیج رواداری	V	-0.3		4	V
Rx آؤٹ پٹ ڈف وولٹیج	Vo	300		850	ایم وی
Rx آؤٹ پٹ رائز اینڈ فال ٹائم	Tr/Tf	30			پی ایس	4
LOS فالٹ	V_{LOS کی غلطی}	2		وی سی سی_میزبان	V	5
LOS نارمل	V_{LOS معمول}	وی		Vee+0.8	V	5

آپٹیکل پیرامیٹرز

(اوپر=0 سے 70 ڈگری، VCC=3.135 سے 3.465 وولٹ)

پیرامیٹر	علامت	کم از کم.	عام	زیادہ سے زیادہ.	یونٹ	نوٹ
ٹرانسمیٹر سیکشن
مرکز طول موج	λt	1530	1550	1565	nm
سپیکٹرل چوڑائی	△λ			0.3	nm
اوسط آپٹیکل پاور	پاوگ	0		+5	dBm	1
آپٹیکل پاور او ایم اے	پوما	-2.1			dBm
لیزر آف پاور	پوف			-30	dBm
معدومیت کا تناسب	ER	8.2			ڈی بی
ٹرانسمیٹر بازی کی سزا	ٹی ڈی پی			3.0	ڈی بی	2
رشتہ دار شدت کا شور	رن			-128	dB/Hz	3
آپٹیکل واپسی نقصان رواداری		21			ڈی بی
وصول کنندہ سیکشن
مرکز طول موج	λr	1260		1600	nm
وصول کنندہ کی حساسیت	سین			-23	dBm	4
تناؤ کی حساسیت (OMA)	سین_{ایس ٹی}			-21	dBm	4
لاس ایسٹ	LOS_A	-34		-	dBm
لاس ڈیزرٹ	LOS_D			-24	dBm
لاس ہسٹریسس	LOS_H	0.5			ڈی بی
اوورلوڈ	سات	-7			dBm	5
وصول کنندہ عکاسی	آر آر ایکس			-26	ڈی بی

نوٹ
1. 12dB عکاسی۔
2. اوسط طاقت کے اعداد و شمار صرف معلوماتی ہیں، فی IEEE802.3ae۔
3. TWDP فگر کے لیے میزبان بورڈ کا SFF-8431مطابق ہونا ضروری ہے۔ TWDP کا حساب IEEE802.3ae کی شق 68.6.6.2 میں فراہم کردہ Matlab کوڈ کا استعمال کرتے ہوئے کیا جاتا ہے۔

آرڈرنگ کی معلومات

پارٹ نمبر	تفصیل
SFP-10G-ZR	10G SFP+ ZR 80KM ٹرانسیور ماڈیول، ہاٹ پلگ ایبل، ڈوپلیکس LC، +3.3V، 1550nm EML&APD، سنگل موڈ

اکثر پوچھے گئے سوالات

1. 10G ZR کی حد کیا ہے؟
A: 10G 80KM 1550nm آپٹیکل آؤٹ پٹ پاور اور طول موج (1550nm) کے لیے آپٹیکل سپیکٹرم تجزیہ کاروں پر تصدیق کی جاتی ہے۔ 80 کلومیٹر زیادہ سے زیادہ رینج اصل (نقلی نہیں) SMF، سنگل موڈ فائبر کیبل پر۔

2. SFP ER اور ZR میں کیا فرق ہے؟
A: SFP-10G-ER سنگل موڈ آپٹیکل فائبر کے ذریعے 40 کلومیٹر تک کا ٹرانسمیشن فاصلہ حاصل کرتا ہے۔ SFP-10G-ZR کی طول موج 1550nm ہے، معیاری سنگل موڈ فائبر پر 80 کلومیٹر تک ٹرانسمیشن فاصلے کو سپورٹ کرتی ہے، اور 10GBASE-ZR / ZW ایتھرنیٹ اور 10G فائبر چینل میں بڑے پیمانے پر استعمال ہوتا ہے۔

3. 10G ZR SFP کے لیے آپٹیکل ٹرانسمٹ پاور رینج کیا ہے؟
A: D-NET کے 10G 80KM 1550nm ماڈیول کی زیادہ سے زیادہ آپٹیکل ٹرانسمٹ پاور 4.0 dBm ہے اور کم از کم 0 dBm ہے۔
