پروڈکٹ کی تفصیلات

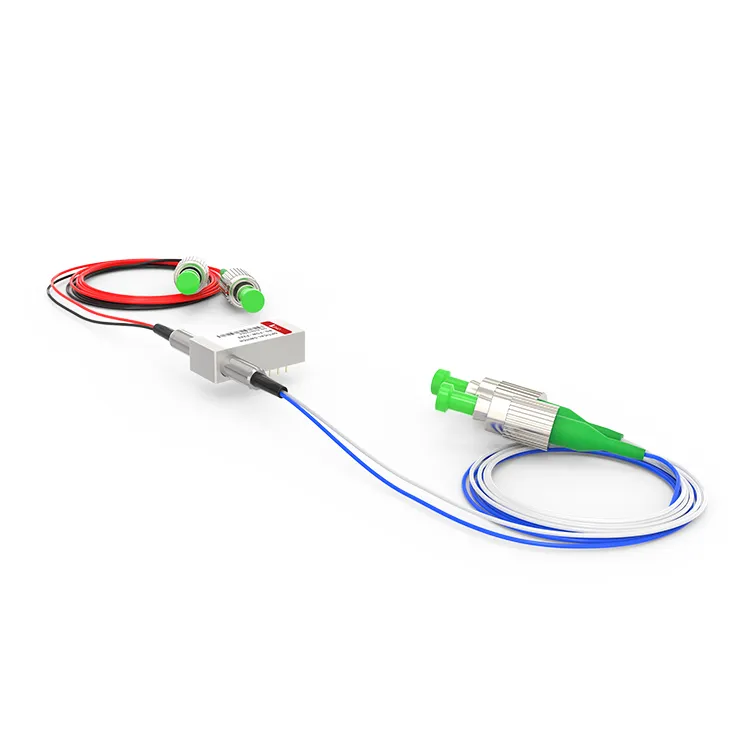

F2X2 اوپٹو مکینیکل سوئچ آپٹیکل چینل کو آؤٹ پٹ آپٹیکل فائبر سے مربوط کرنے کے لیے ان پٹ آپٹیکل سگنل کو ڈائریکٹ یا بلاک کرکے کام کرتا ہے۔ لیچ ورژن ڈرائیو سگنل ہٹائے جانے کے بعد بھی منتخب آپٹیکل پاتھ کو برقرار رکھتا ہے، جب کہ پاور ختم ہونے پر نان لیچڈ ورژن آن یا آف پوزیشن پر ڈیفالٹ ہوجاتا ہے۔ F2X2 مکینیکل آپٹیکل سوئچ 1 سے کم اندراج نقصان کا حامل ہے۔
ڈاؤن لوڈ، اتارنا ٹیگ: f2x2 آپٹو مکینیکل آپٹیکل سوئچ، چین f2x2 آپٹو مکینیکل آپٹیکل سوئچ مینوفیکچررز، سپلائرز، فیکٹری
مصنوعات کی وضاحتیں
|
آپریٹنگ ویو لینتھ |
1240~1680nm (SM) |
اندراج کا نقصان |
1 سے کم یا اس کے برابر۔{1}}dB |
|
طول موج پر منحصر نقصان |
0.25dB سے کم یا اس کے برابر |
پولرائزیشن پر منحصر نقصان |
0.05dB سے کم یا اس کے برابر |
|
درجہ حرارت پر منحصر نقصان |
0.20dB سے کم یا اس کے برابر |
واپسی کا نقصان |
SM 55dB سے بڑا یا اس کے برابر |
|
کراس ٹاک |
SM 70dB سے بڑا یا اس کے برابر |
سوئچ ٹائم |
8ms سے کم یا اس کے برابر |
|
تکراری قابلیت |
±0.02dB سے کم یا اس کے برابر |
پائیداری |
10 سے بڑا یا اس کے برابر7 اوقات |
|
آپریٹنگ وولٹیج |
3 یا 5 وی |
سوئچ کی قسم |
نان لیچنگ/لیچنگ |
|
آپریٹنگ درجہ حرارت |
-20 ~ 70 ڈگری |
اسٹوریج کا درجہ حرارت |
-40 ~ 85 ڈگری |
|
آپٹیکل پاور |
500mW سے کم یا اس کے برابر |
طول و عرض |
27۔{1}}L×12.5W×8.4H ملی میٹر |
پن کنفیگریشنز
|
قسم |
آپٹیکل روٹ |
الیکٹرک ڈرائیو |
ریاستی سینسر |
||||||
|
F2×2 |
پن 1 |
پن 5 |
پن 6 |
پن 10 |
پن 2-3 |
پن 3-4 |
پن 7-8 |
پن 8-9 |
|
|
لیچنگ |
P1-P4,P2-P3 |
-- |
-- |
جی این ڈی |
V＋ |
بند |
کھولیں۔ |
کھولیں۔ |
بند |
|
P1-P3,P2-P4 |
V＋ |
جی این ڈی |
-- |
-- |
کھولیں۔ |
بند |
بند |
کھولیں۔ |
|
|
نان لیچنگ |
P1-P4,P2-P3 |
-- |
-- |
-- |
-- |
بند |
کھولیں۔ |
کھولیں۔ |
بند |
|
P1-P3,P2-P4 |
V＋ |
-- |
-- |
جی این ڈی |
کھولیں۔ |
بند |
بند |
کھولیں۔ |
|
مکینیکل ابعاد (یونٹ: ملی میٹر)
آپٹیکل روٹ
آرڈرنگ کی معلومات
|
RD-FSW |
-F2X2- |
طول موج |
- سوئچ کی قسم- |
وولٹیج- |
فائبر کی قسم- |
-پیکیج- |
فائبر کی لمبائی |
کنیکٹر- |
|
|
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 خصوصی＝0 |
لیچنگ نمبر 1 نان لیچنگ 2 منی لیچنگ 3 MINI نان لیچنگ＝4 خصوصی＝0 |
3V=3 5V=5 خصوصی＝0 |
ایس ایم28=1 50/125=5 62.5/125=6 خصوصی＝0 |
ننگا فائبر=1 900um ٹیوب=3 خصوصی＝0 |
0.25m=1 0.5m=2 1.0m=3 خصوصی＝0 |
کوئی نہیں=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 ڈوپلیکس LC=8 خصوصی＝0 |
