ڈی نیٹ کی آپٹیکل ٹرانسیور ماڈیول سروس
● ہم آہنگی کی مدد:D-NET مطابقت کی خدمات پیش کرتا ہے تاکہ یہ یقینی بنایا جا سکے کہ آپٹیکل ماڈیول معروف مینوفیکچررز کے آلات کے ساتھ مطابقت رکھتے ہیں۔
● ذاتی خدمات:D-NET اپنی مصنوعات کے لیے OEM حسب ضرورت کے اختیارات فراہم کرتا ہے۔ درخواست پر، صارفین اپنی ضروریات کے مطابق رنگین لوگو لیبل رکھ سکتے ہیں۔
● معیاری ترسیل کی مدت:3 دن
● وسیع شپنگ حل:D-NET قابل اعتماد شپنگ سروسز کو یقینی بنانے کے لیے انتہائی معتبر کورئیر کمپنیوں جیسے SF، FedEx، DHL، UPS، اور دیگر کے ساتھ تعاون کرتا ہے۔
خصوصیات
● حوالہ IEEE Std 802 کا ہے۔{1}} Gigabit Ethernet 1000Base-LX کے لیے، خاصیت:
● SFF-8074i اور SFF-8472، نظرثانی 9.5 پر عمل کرنے والی تفصیلات
● ڈیجیٹل تشخیصی نگرانی کی دستیابی
● بغیر ٹھنڈے 1310nm DFB لیزر کا استعمال
● ڈیٹا لنکس جو دونوں سمتوں میں 1.25Gb/s تک کے قابل ہیں۔
● ڈوپلیکس ایل سی کنیکٹر کے ساتھ تعمیل
● سنگل +3.3V DC پاور سپلائی درکار ہے۔
● SFP فوٹ پرنٹ ہاٹ سویپنگ کو سپورٹ کرتا ہے۔
● کلاس 1 لیزر سیفٹی سرٹیفیکیشن
● آپریٹنگ درجہ حرارت کی حدود کے لیے اختیارات:
- تجارتی: -10 ڈگری سے +70 ڈگری
- توسیع شدہ: -10 ڈگری سے +85 ڈگری
- صنعتی: -40 ڈگری سے +85 ڈگری
● 9/125µm سنگل موڈ فائبر (SMF) پر 40 کلومیٹر تک منتقل کرنے کی صلاحیت
● RoHS معیارات کی تعمیل
ایپلی کیشنز
● 1.25Gb/s ایتھرنیٹ 1000Base-LX
● 1.0625Gb/s فائبر چینل
● انٹرپرائز راؤٹر

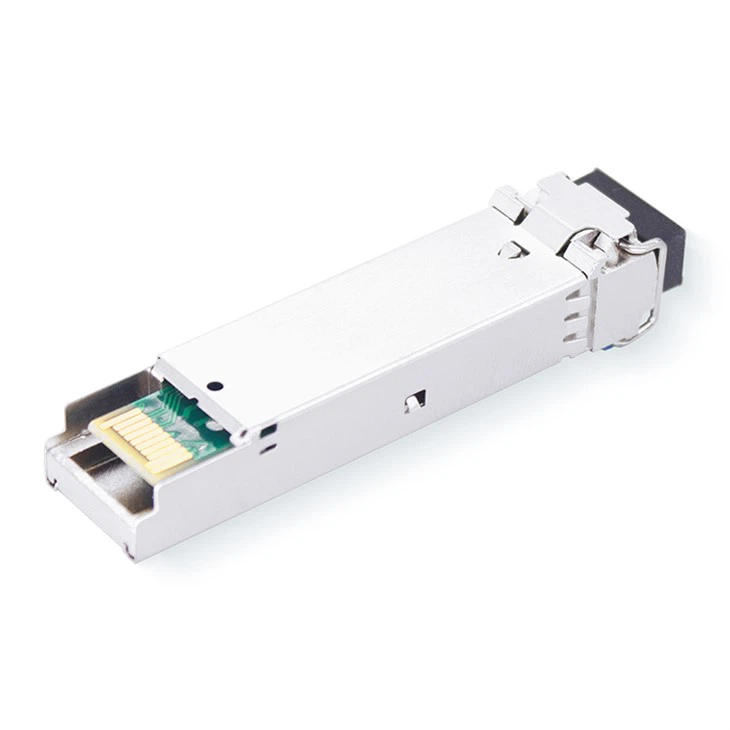

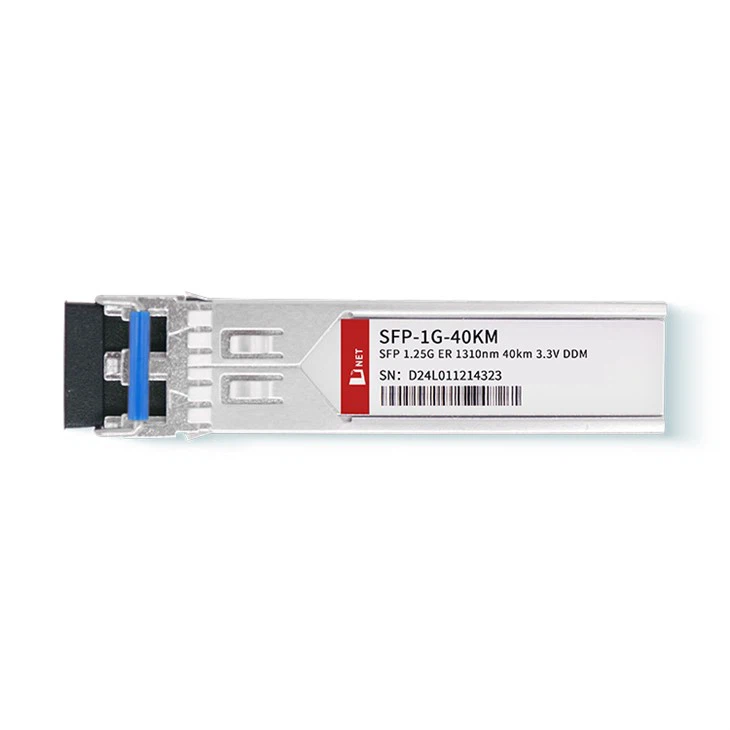

پروڈکٹ کی تفصیلات
1.25G 1310nm 40km SFP ٹرانسیور، سمال فارم فیکٹر پلگ ایبل ملٹی سورسنگ ایگریمنٹ (MSA) تصریحات SFF-8074i اور SFF-8472، نظرثانی 9.5 کے مطابق، سنگل موڈ فائبر پر ڈیٹا کمیونیکیشن کے لیے بنایا گیا ہے۔ 40 کلومیٹر تک رسائی کے ساتھ۔
یہ SFP ٹرانسیور نیٹ ورک کی سرگرمیوں میں خلل ڈالے بغیر براہ راست تنصیب اور تبدیلی کے طریقہ کار کو آسان بنانے، ہاٹ سویپنگ کی حمایت کرتا ہے۔ یہ مختلف SFP پر مبنی آلات کے ساتھ بھی مطابقت رکھتا ہے، جو موجودہ نیٹ ورک سیٹ اپس میں ہموار انضمام کو قابل بناتا ہے۔
ڈاؤن لوڈ، اتارنا ٹیگ: SFP 1G 1000base ER 40km، چین SFP 1G 1000base ER 40km مینوفیکچررز، سپلائرز، فیکٹری
مطلق زیادہ سے زیادہ درجہ بندی
مطلق زیادہ سے زیادہ درجہ بندی سے زیادہ دباؤ آلہ کو مستقل نقصان پہنچا سکتا ہے۔ یہ صرف مطلق تناؤ کی درجہ بندی ہیں۔ ڈیوائس کا فنکشنل آپریشن ڈیٹا شیٹ کے آپریشنل سیکشنز میں دی گئی شرائط سے زیادہ ان یا کسی بھی دوسری شرائط پر مضمر نہیں ہے۔ لمبے عرصے کے لیے مطلق زیادہ سے زیادہ ریٹنگز کی نمائش آلے کی وشوسنییتا کو بری طرح متاثر کر سکتی ہے۔
|
پیرامیٹر |
علامت |
کم از کمایموم |
زیادہ سے زیادہایموم |
یونٹ |
|
اسٹوریج کا درجہ حرارت |
TS |
-40 |
85 |
oC |
|
رشتہ دار نمی |
آر ایچ |
5 |
95 |
% |
|
سپلائی وولٹیج |
Vسی سی |
-0.5 |
4.0 |
V |
تجویز کردہ آپریٹنگ حالات
|
پیرامیٹر |
علامت |
کم از کم |
ٹائپ کریں۔ |
زیادہ سے زیادہ |
یونٹ |
|
|
آپریٹنگ کیس کا درجہ حرارت |
DNET{{0}S40-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET٪7b٪7b0٪7d٪7dS٪7b٪7b1٪7d٪7dE |
TC |
-10 |
25 |
85 |
oC |
|
|
DNET٪7b٪7b0٪7d٪7dS٪7b٪7b1٪7d٪7dI |
TC |
-40 |
25 |
85 |
oC |
|
|
سپلائی وولٹیج |
Vسی سی |
3.135 |
3.3 |
3.465 |
V |
|
|
ڈیٹا کی شرح |
- |
- |
1.25 1.0625 |
- |
Gb٪2fs |
|
ٹرانسیور برقی خصوصیات
|
پیرامیٹر |
علامت |
کم از کم |
عام |
زیادہ سے زیادہ |
یونٹ |
نوٹس |
|
ماڈیول سپلائی کرنٹ |
آئی سی سی |
- |
- |
220 |
ایم اے |
- |
|
ٹرانسمیٹر تفریق ان پٹ وولٹیج (TD +/-) |
- |
300 |
- |
2200 |
ایم ویP-P |
1 |
|
وصول کنندہ ڈفرنشل آؤٹ پٹ وولٹیج (RD +/-) |
- |
600 |
- |
1200 |
ایم ویP-P |
2 |
|
کم رفتار پیداوار: ٹرانسمیٹر کی خرابی (TX_FAULT) / سگنل کا نقصان (LOS) |
وی او ایچ |
2.0 |
- |
وی سی سی |
V |
3 |
|
والیوم |
0 |
- |
0.8 |
V |
- |
|
|
کم رفتار آئی آؤٹ پٹ: ٹرانسمیٹر غیر فعال (TX_DISABLE)، MOD_DEF 1، MOD_DEF 2 |
VIH |
2.0 |
- |
وی سی سی |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
نوٹس
1. اندرونی طور پر AC کو جوڑا اور 100Ω تفریق بوجھ پر ختم کر دیا گیا۔
2. اندرونی طور پر AC جوڑا جاتا ہے، لیکن اسے 100Ω تفریق ختم کرنے یا سیریلائزر/ڈیسیریلائزر کے لیے اندرونی کی ضرورت ہوتی ہے۔
3. میزبان بورڈ پر 4.7KΩ-10KΩ ریزسٹر کے ساتھ بیرونی طور پر VCCT,R تک کھینچا گیا۔
4. Mod_Def1 اور Mod_Def2 کو میزبان بورڈ پر 4.7KΩ-10KΩ ریزسٹر کے ساتھ V تک باہر سے کھینچنا چاہیے۔سی سی ٹی، آر.
ٹرانسمیٹر آپٹیکل خصوصیات
|
پیرامیٹر |
علامت |
کم از کم |
عام |
زیادہ سے زیادہ |
یونٹ |
نوٹس |
|
آپٹیکل پاور لانچ کریں۔ |
پو |
-5 |
-2.5 |
0 |
dBm |
- |
|
مرکز طول موج کی حد |
λc |
1280 |
1310 |
1340 |
این ایم |
- |
|
معدومیت کا تناسب |
سابق |
9 |
- |
- |
ڈی بی |
- |
|
سپیکٹرل چوڑائی ({{0}dB) |
Δλ |
- |
- |
1 |
این ایم |
- |
|
سائیڈ موڈ دبانے کا تناسب |
ایس ایم ایس آر |
30 |
- |
- |
ڈی بی |
- |
|
ٹوٹل جٹر |
ٹی جے |
- |
- |
266 |
پی ایس |
- |
|
بازی کی سزا |
- |
- |
- |
1 |
ڈی بی |
- |
|
آپٹیکل رائز/فال ٹائم |
Tاٹھنا/Tگر |
- |
- |
260 |
پی ایس |
- |
|
پوٹ ٪ 40 ٹی ایکس-معذور زور دیا گیا |
Pبند |
- |
- |
-45 |
dBm |
- |
|
آنکھ کا خاکہ |
IEEE Std 802۔{1}} Gigabit Ethernet 1000Base-LX ہم آہنگ |
|||||
آرڈرنگ کی معلومات
|
پارٹ نمبر |
تفصیل |
|
SFP٪ 7b٪ 7b0٪ 7d٪ 7dG٪7b٪ 7b1٪ 7d٪ 7dKM |
1.25Gb/s سنگل موڈ SFP ٹرانسیور 1000BASE-LX40 |
اکثر پوچھے گئے سوالات
1. 1310 اور 850 SFP میں کیا فرق ہے؟
A: D-net کی 850nm طول موج ملٹی موڈ SFPs میں استعمال کے لیے موزوں ہے، جس کا ٹرانسمیشن فاصلہ 2 KM سے کم ہے۔ دوسری طرف، 1310/1550nm طول موج سنگل موڈ SFPs کے لیے موزوں ہے، جس سے ٹرانسمیشن فاصلے 2 کلومیٹر سے زیادہ ہیں۔
2. 1310 طول موج کس کے لیے استعمال ہوتی ہے؟
A: 1310nm طول موج زیادہ تر درمیانے اور لمبی دوری کی ترسیل کے لیے استعمال ہوتی ہے، جن میں سے 1310nm (SM، سنگل موڈ، ٹرانسمیشن کے دوران بڑا نقصان لیکن چھوٹی بازی، عام طور پر 40KM کے اندر ٹرانسمیشن کے لیے استعمال ہوتی ہے)۔
3. 1000BASE-LX SFP کی رفتار کیا ہے؟
A: D-net 1000BASE-LX40 SFP 1.25 گیگا بٹس فی سیکنڈ کی ترسیل کی شرح کے ساتھ کام کرتا ہے، 1310 نینو میٹر کی ورکنگ ویو لینتھ کا استعمال کرتا ہے، اور 40 کلومیٹر کے فاصلے پر ڈیٹا منتقل کرنے کی صلاحیت رکھتا ہے۔
